A VERY SIMPLE MICROPROCESSOR

Assalamualaikumm... apa khabar semua. Lama tak update benda-benda yang ilmiah ini yang orang lain tak belajar dan ana belajar..


hari ni ana nak berkongsi dengan semua para pembaca yang semester yang baru lepas ini, ana buat project a very simple microprocessor, boleh tahan jugak lah susah dia nak buat walaupun very simple, sampai lembam

mata mengadap komputer nak design... ana dapat tunjukkan gambar yang ana buat guna software dia lah, kena design part2 kecil dahulu, bila dah siap kesemua part, kita combinekan kesemua part, kalau satu

part tak jadi, kenalah check semula, tu lah yang tension, benda kecil kena zoom berkali2 ganda nak tengok dia..

ACCMULATOR A

3 TO 8 DECODER

nama subject ana ambik ni namanya microelectronic,

boleh jadi IC designer...
ana pun tak tahu nak jadi IC designer ker tak nak,

sebab banyak lagi bidang yang menarik yang ana tak tahu lagi, tak per, tunggu dulu dan tengok macam mana.kalau ada rezeki, dapatlah bidang kerja yang ana minat.

macam tak percaya jugak, aku dah boleh buat microprocessor, walaupun simply, tapi kira ok lah daripada tiada, design semua dia dah bagi, cuma kita kena contruct mengikut apa yang dia bagi. yang tensionnya lecturer suruh hantar report jer mula2nya. jadi ana buat lah report, tapi masa ana nak siapkan project,

rasa macam tak cukup jer dengan hantar report, paling kurang kena present ringkas, kejap jadi present, lepas tu tak jadi pulak, tapi bila dah siap, suruh lah partner project hantarkan report, tetiba petang tu, dia call kata ada present, terkejut jugak, tapi tak mengapa, dah faham tak masalah punyer, boleh setel jer. raasa tak sabar nak present, tapi equipment tak nak present, guna anugerah mulut yang di pinjamkan ni jer present.. kalau tak, tentu ada slide show paling kurang pun...

mujurlah waktu tu tak balik kampung lagi, masa present tu, bijak jugak lecturer physico, ana pun boleh jd
confius, hehehee...

TESTING DECODER

SIMPLE MEMORY

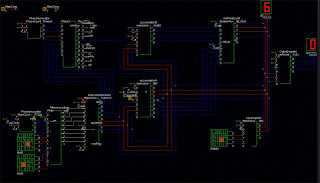

REAL MEMORY

PROGRAM COUNTER

PHASE GENERATOR

OUTPUT REGISTER

MICROINSTRUCTION CONTROLLER

MEMORY SYSTEM

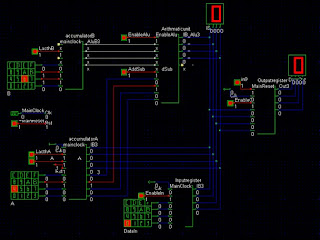

MANUAL MICROPROCESSOR

INSTRUCTION REGISTER

INPUT REGISTER

FULL ADDER

COMPLETE MICROPROCESSOR

ARITHMATIC UNIT COMPLETE

ARITHMATIC UNIT

ADDITIONAL CIRCUIT

ACCUMULATOR B
